真鍮トグルスイッチの経年変化の味わいが、フラットなセラミックプレートでより深くなる

さらにシンプルに。

つややかな風合いを持つセラミック製フラットプレートができました。
白磁特有の有機的な光の反射と、りんとした表情が魅力です。
愛知県瀬戸市で産出される良質な陶土。
高圧な電気の絶縁体(ガイシ)づくりで培われた技術。
それらを用いて作られたセラミック製スイッチプレートです。
あえて面を加飾せずフラットにすることで、陶磁器特有の柔らかな風合いと
一様でない表情が際立ちます。
高温で焼成されるため、仕上がりはとても硬く容易に割れるようなことはありません。

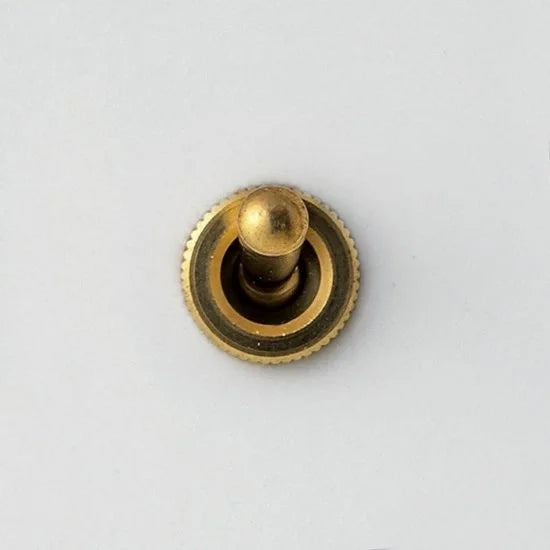

真鍮製のトグルスイッチは、弊社オリジナルの〈取付枠〉で固定することで、これまで必要だったプレートの表のネジをなくすことができました。
真鍮は全て無塗装のため、使うほどに渋みのある色に変わっていきます。
(入 / 切)時には、アルミプレートとは一味違うセラミックならではの音色を楽しむこともできます。

〈取付枠〉特許申請中

【経年変化の例】（2~3年使用）

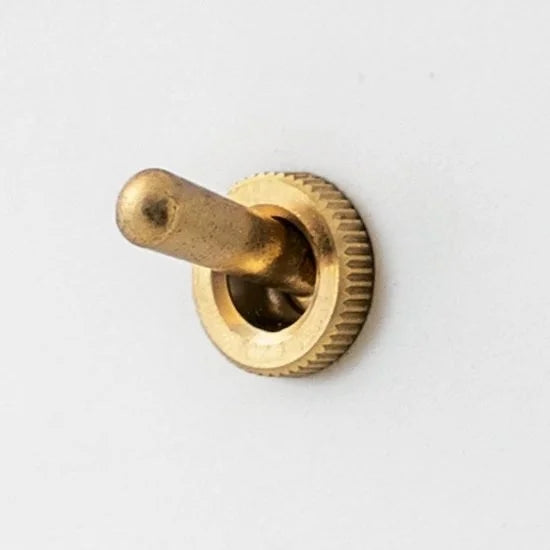

真鍮のレバーは、年を重ねるごとに渋く落ち着いた色に変化していきます。
風合いは環境や使い方により異なります。

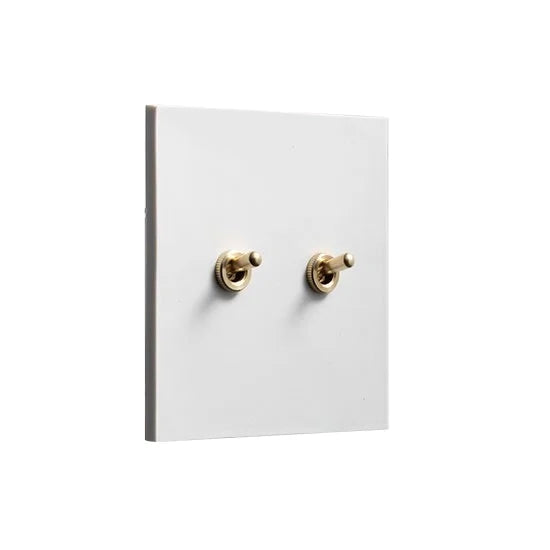

■ZS7-202/BR 製品概要

・本製品は、一般住宅用照明器具などのために設計したスイッチです。
・通常の（入/切）のほか、階段の上下など、3路での使用が可能です。（4路は対応しておりません）
・本製品のプレート部分は、職人が一つずつ手作りで仕上げています。
　製造の時期や、環境によって、同じ製品でも多少の誤差が生じる場合があります。
（サイズの差、色の差、小さな傷、など）ご了承ください。
・トグルスイッチ部分はPSE を取得した部品を使用しています。
＊この仕様は経済産業省にも確認し、家庭用照明での使用に問題はないと返答を受けています。

＊配線工事が必要なため、取り付けは電気工事士にご依頼ください。


＊以下のリンクから取り付け説明書とFAQ集をご覧いただけます。
　マニュアル・FAQ集

このプレートは手仕事による陶磁器です。
表面の微細な黒い点や釉薬の揺らぎ、くぼみなどが稀に生じますが、陶磁器特有の一様ではない表情としてご了承ください。

【取り付けに関して】
壁内の準備

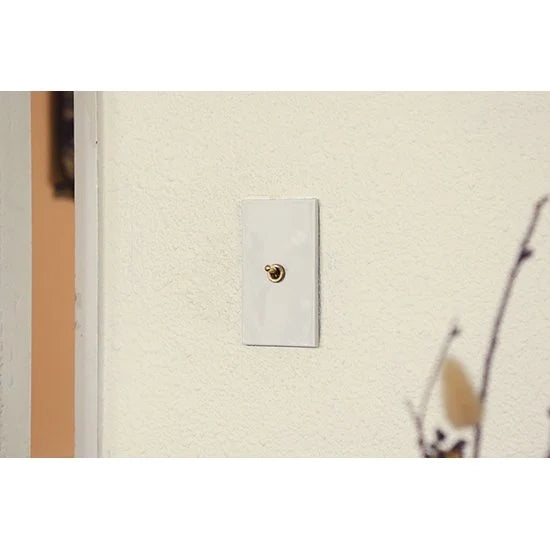

・このプレートは、壁内の〈埋め込みスイッチボックス〉に取り付けて使用する事ができます。
・新設の場合、サイズに合った〈埋め込みスイッチボックス〉をあらかじめ壁内に設置してください。
〈埋め込みスイッチボックス〉は付属されません。
・交換の際、既存の〈埋め込みスイッチボックス〉にサイズが適応する場合は、そのまま取り付けていただくこともできます。
・壁内に収まる機械部分の都合で、浅型のボックスには使用できない可能性が高いです。
壁の表面から、ボックスの内側までの奥行きが40mm 以上ある事が望ましいです。

結線方法
・付属の圧着端子を使用していただくことを推奨していますが、　配線の種類や状況に応じて、適切な対応をしてください。

【使用上の注意】
・真鍮パーツは経年変化で風合いを出す為に、コーティングをしていません。
・ロットにより経年変化が始まっている品もございます。ご了承下しさい。
・トグルスイッチがプレートから緩んでしまった場合、取付枠のナットを締めなおす必要があります。
＊プレート固定用丸ナットはプライヤーなどを使わず、手で回して止めてください。
＊電気工事士に依頼してください。

【安全に関する注意】
・規定の容量を超えるもの、照明器具以外への設置はご遠慮ください。
・水がかかる場所、濡れた手でのご使用は大変危険です。
・トグルスイッチは、レバー部分が突起しています。
　重たいものを掛けたり、ぶつけたりしますと破損の恐れがあります。
・突起部で怪我をする恐れのないよう、設置場所や環境に十分に配慮してください。

【ZS7-202/BR 製品仕様】

サイズ: 120×116×6.8mm（+-1mm）
素材：プレート / セラミック
　　　取付枠 / スチール
　　　取付用ボルト / スチール
　　　スイッチレバー / 真鍮
　　　丸ナット / 真鍮
部品：トグルスイッチ（片切/3路両用, 125V/15A）×2個　
付属：取付用ボルト（M4×35）×4本
　　　圧着端子 ×5個
　　　絶縁キャップ ×5個
・埋め込みスイッチボックス（2個用）をご使用ください。
※予告なく仕様を変更する場合があります。ご了承ください。

電流容量：125V/15A
回路：単極双投
機能動作：ON-ON
接触抵抗：10mΩ以下
機械的開閉耐久性：12,500回以上
電気的開閉耐久性：12,500回以上
レバー折れ角度（α）：32°
仕様温度範囲：-10〜+70℃
＊PSE
＊UL規格品
＊C-UL認定品
＊CSA規格品
注意：各規格・性能値は単独試験における値であり、複合条件を同時に保障するものではありません。
