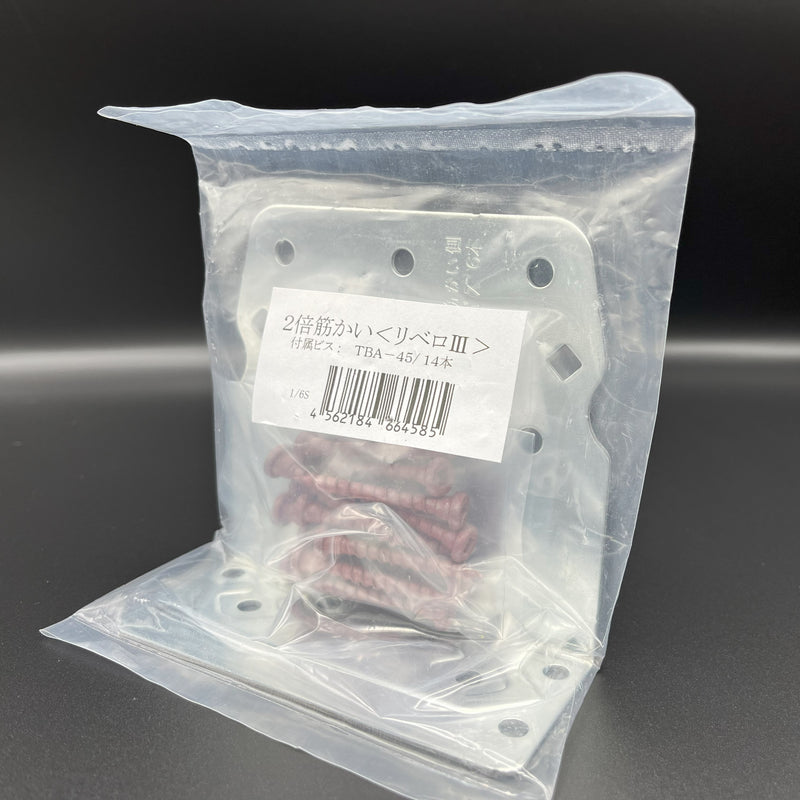

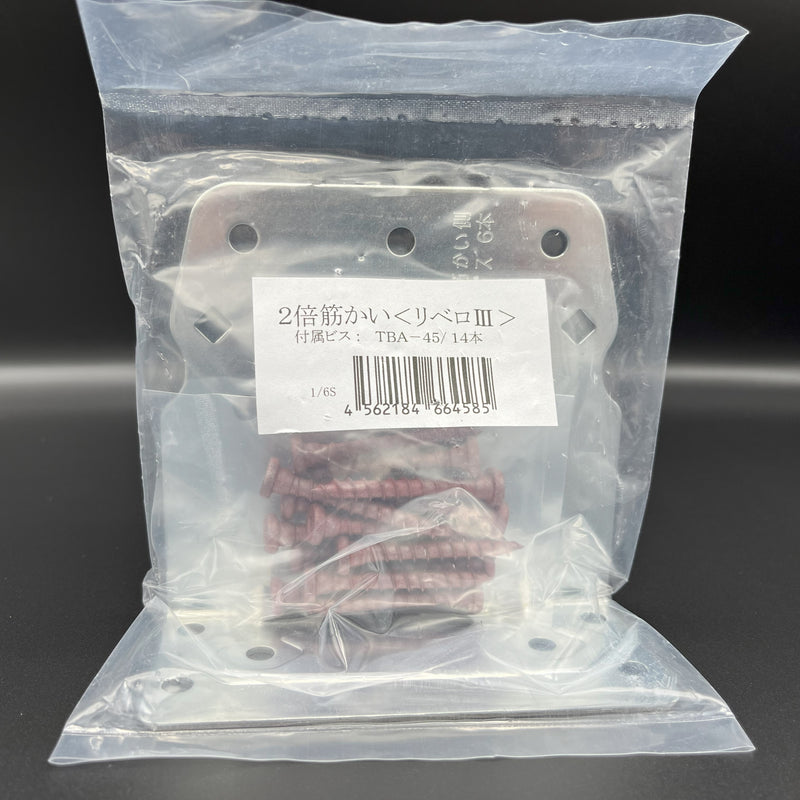

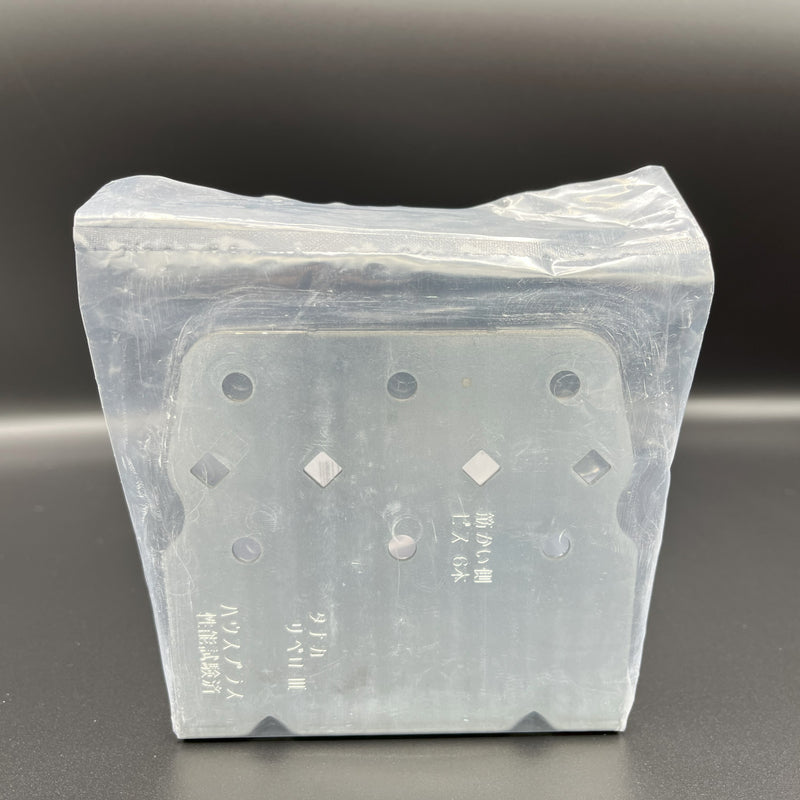

タナカ AA109300２倍筋かい＜リベロⅢ＞筋交い接合金物パック品

Name: タナカ AA109300２倍筋かい＜リベロⅢ＞ 筋交い接合金物 パック品
Brand: タナカ
SKU: AA109301
Price: 531 JPY
Availability: InStock

¥531

税込み。

タナカ AA109300２倍筋かい＜リベロⅢ＞筋交い接合金物パック品

リベロⅡが進化！薄くて軽く、さらに使いやすくなりました

告示1460号第1号二・ホ
告示について

■AA109300２倍筋かい＜リベロⅢ＞用途・特徴

45mm×90mm以上の筋かい（壁倍率2倍）及び90mm×90mm以上の筋かい（壁倍率3倍）の端部を接合するときに使用します。

板厚1.6mmの高張力鋼の採用とリブ補強により、耐力を確保しながら軽量化を実現しました。
L型の形状で、横架材から離れた位置で筋かいを固定するため、柱頭柱脚金物との干渉を軽減します。
床合板（30mm厚以下）の上に筋かいを固定するときに最適です。
金物の形状が対称になっているため、筋かいの上下左右に区別なく取り付けができます。
内使いにより、真壁和室側への干渉を避けられます。
ハウスプラス確認検査（株）による接合部金物試験済み商品です。

■AA109300２倍筋かい＜リベロⅢ＞ダウンロード

〈取付参考図〉
・取付図
・製品図

〈性能試験〉
ハウスプラス確認検査（株）　HP22-KT004
・45mm×90mmの筋かい接合（外使い床合板有り）：筋かい壁の1mあたりの基準せん断耐力　3.46kN

ハウスプラス確認検査（株）　HP22-KT005
・45mm×90mmの筋かい接合（外使い床合板なし）：筋かい壁の1mあたりの基準せん断耐力　3.74kN

ハウスプラス確認検査（株）　HP22-KT006
・45mm×90mmの筋かい接合（内使い床合板有り）：筋かい壁の1mあたりの基準せん断耐力　3.96kN

ハウスプラス確認検査（株）　HP22ーKT007
・45mm×90mmの筋かい接合（内使い床合板なし）：筋かい壁の1mあたりの基準せん断耐力　4.01kN

ハウスプラス確認検査（株）　HP22-KT037
・90mm×90mmの筋かい接合（内使い床合板なし）：筋かい壁の1mあたりの基準せん断耐力　2.98kN

ハウスプラス確認検査（株）　HP22-KT038
・90mm×90mmの筋かい接合（内使い床合板有り）：筋かい壁の1mあたりの基準せん断耐力　3.16kN

■AA109300２倍筋かい＜リベロⅢ＞寸法図

■AA109300２倍筋かい＜リベロⅢ＞取付参考図

■AA109300２倍筋かい＜リベロⅢ＞施工方法

金物本体は、専用角ビットビスTBA- 45（8本）で柱に取り付けてください。（横架材または床合板の上端から金物までの距離は、90～170mmの間を目安に調整します。）
筋かいをセットし、専用角ビットビスTBA-45（6 本）でとめ付けてください。（金物の筋かい面に角孔を4箇所設置しておりますので、筋かいの節を避ける場合や金物の取り付け位置によってビスが丸孔に施工できない場合にご使用ください。）

※専用角ビットビスTBA-45の締め付けには3番四角ビット（別売品：推奨長さ110mm以上）をご使用ください。

■注意事項

指定の用途以外には使用しないでください。
けが防止のための手袋等をはめて作業を行ってください。

■AA109300２倍筋かい＜リベロⅢ＞仕様

サイズ（mm）	商品コード	梱包（1ケース）	付属金物	重量（kg／ケース）
46.6×108×101.6×1.6（t）	AA109300	50個	専用角ビットビス TBA-45（700本）	13.3

材質	JIS G 3302（溶融亜鉛めっき鋼板及び鋼帯）SGH490またはSGC490
表面処理	溶融亜鉛めっき鋼板（Z27）

※2倍筋かい〈リベロⅡ〉の販売を終了しました。
