バクマ工業 RD-70 エアコン配管化粧カバー スマートダクト 難燃性 10本入り
products.product.pickup_availability.unavailable
バクマ工業 RD-70 エアコン配管化粧カバー スマートダクト 難燃性
コストパフォーマンスに優れたRDシリーズ。多様な外観にマッチする5色のカラーをご用意しました。
■RD-70 スマートダクト 特徴
◎外観重視のデザイン
建物の美観を損なわないスマートなデザイン

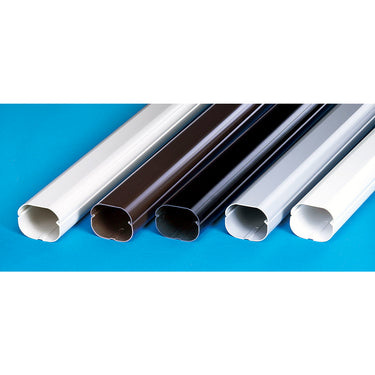

◎豊富なカラーバリエーション
多様な外観にマッチする5色のカラーバリエーション
アイボリー、ブラウン、ブラック、グレー、ホワイト
◎取付はとても簡単
本体を壁面に取付後、配管作業、あとはカバー部をはめ込むだけの簡単施工
◎抜群の耐候性
耐候性に優れた材料を使用し、配管部の劣化を防ぎ、建物の美観を保ちます
●取付穴ピッチ
取付穴は100mmピッチで設けていきます。半抜き穴をドライバー等で押しやれば、簡単に穴が開きます。
・材質：アイボリー・グレー・ホワイト PVC
ブラウン、ブラック 高耐候機能性樹脂
・カラー：5色（アイボリー、ブラウン、ブラック、グレー、ホワイト）
※他社の部材とも互換性があります。（一部合わないメーカーもあります。）
|
品番 |
A寸法 |
B寸法 |
C寸法 |
D寸法 |
E寸法 |
長さ |
梱包入数 |
|
RD-70 |
68 |
58 |
56 |
68 |
54.5 |
2,000 |
20(10本×2箱) |
|
RD-90 |
88 |
68 |
73 |
90 |
64 |
2,000 |
10(5本×2箱) |
■RD-70 スマートダクト 仕様
使用温度範囲/-20℃～60℃
材質/ダクト：アイボリー、グレー、ホワイト：PVC
ブラウン、ブラック：高耐候機能性樹脂
継手：PVC（一部を除く）
収容能力目安表
|
ダクト |
換気ホース |
被覆銅管の保温材厚 |
|
|
8×8mm※1 |
10×10mm※2 |
||
|
RD-70 |
なし |
Φ6.35×Φ9.52またはΦ6.35×Φ12.70 |
|
|
RD-90 |
あり |
Φ6.35×Φ12.70 |
|
|
なし※3 |
Φ6.35×Φ9.52を2系統またはΦ9.52×Φ15.88 |
||
※各配管には他にドレンホース（BDH2-16相当）と制御ケーブルを含みます
※1 Φ6.35及びΦ9.52以外は保温材厚10mmです
※2 RDCを使用時はRD-90サイズになります
※3 10×10mmの場合、RDK・RDC・RDJ・RDFを使用時は2系統の収容はできません
■スマートダクト 注意
・本製品は防水構造ではありませんので、必要箇所にはコーキング処理やパテ埋めなどの処理を行ってください。
・壁面固定用ビスは、座付ナベビスをご使用ください。ラッパビス又は皿ビスで固定した場合、割れる場合があります。
・インパクトドライバーをご使用の際は、製品を破損する場合がありますので、取り扱いには十分ご留意ください。（特に凹凸のある壁面は、製品が割れたり変形する恐れがあります）
・ダクト表面が-20℃～60℃の環境下でご使用ください。60℃を超える場合は熱変形の恐れがあります
■スマートダクトの熱変形について
●スマートダクトの熱変形につきまして、下記注意点をご参考にしていただきます用お願いいたします。注意事項を遵守されていないクレームにつきましては、当社では責任を負いかねますので予めご了承願います。
1.熱変形について
スマートダクトは樹脂製ですので、軟化温度を超えると変形します。又、軟化温度以前でも負荷がかかっている場合は変形する恐れがあります。
2.保管上の注意点
・常温以上で、製品に負荷の掛かった状態での保管は避けてください。
・高温になる場所（車内等）での保管は避けてください。
3.施工上の注意点
●ダクトに配管の応力（たわみ、蛇行など）がかからないように配管して下さい。
また、横引き配管はできるだけ距離を短くしてください。
●下記のような場所への設置は避けてください。
・輻射熱でダクトが高温になる可能性のある場所。
（金属材料で加工された軒下、遮熱塗料の壁、蓄熱する壁など）
・ダクトが高温になる可能性のある場所
（熱を放出する設備周辺、風通しの悪い場所など）
■RD-70 スマートダクト 関連情報
・図面
